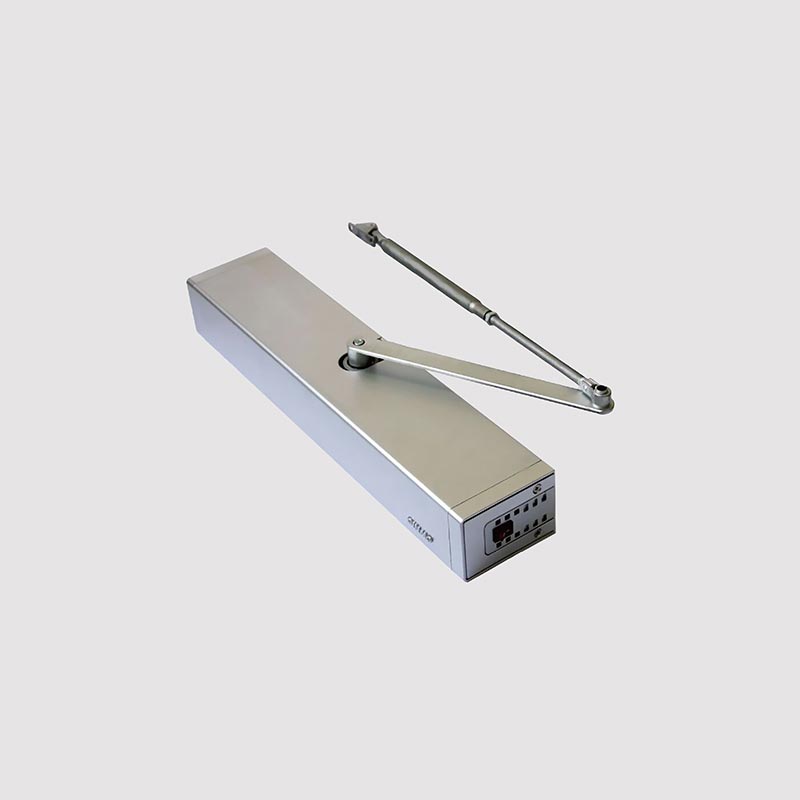

Operador de gronxador automàtic de 300 kg

Com funciona l'operador de gir automàtic de 300 kg?

1. Senyal de disparador: L'obertura de la porta es pot activar per diversos mètodes, com sensors d'infrarojos o de microones, polsadors manuals, sistemes de control d'accés, etc.

2. Processament del sistema de control: en rebre un senyal, el controlador avalua l'entrada, verifica que es compleixen les condicions d'obertura i emet una ordre per activar el sistema d'accionament.

3. Braç mecànic accionat per motor: el motor d'alta potència s'activa i, utilitzant un mecanisme de reducció per produir un parell estable, impulsa el braç mecànic o el sistema d'enllaç en moviment.

4. Procés d'obertura de la porta: el braç mecànic empeny la porta perquè giri al voltant de les seves frontisses, obrint-la a un angle preestablert. Aquest procés utilitza un mecanisme d'"arrencada suau" per evitar sacsejades sobtades, assegurant que fins i tot una porta pesada de 300 kg s'obre sense problemes.

5. Manteniment de l'estat obert: la porta roman en posició oberta durant un temps determinat, que és ajustable.

6. Procés de tancament automàtic: el sistema de control emet una ordre per tancar la porta; el motor inverteix la direcció i la porta es tanca lentament per evitar cops o impactes, garantint així un funcionament segur fins i tot amb portes pesades.

Quins són els mètodes d'instal·lació per a un operador automàtic de porta batent de 300 kg?

A causa dels requisits específics que implica la conducció de panells de portes pesants, l'operador automàtic de portes giratòries de 300 kg exigeix ​​grans estructures d'instal·lació, distribució de càrrega i disposició espacial. Hi ha tres mètodes d'instal·lació principals, cadascun adequat per a diferents condicions arquitectòniques, tipus de portes i requisits de disseny; durant la fase de consulta del projecte, analitzarem la vostra situació específica i oferirem recomanacions a mida.

I. Tipus d'enllaç de muntatge superior

Per als operadors de portes batents, aquest és el mètode d'instal·lació més comú i flexible. La unitat del motor principal està muntada a la paret o al feix directament sobre el capçal de la porta. Un braç d'enllaç d'alta resistència es connecta a l'eix de sortida del motor en un extrem, mentre que l'altre extrem està articulat a la secció superior de la fulla de la porta. La fulla de la porta gira al voltant de les frontisses originals, eliminant la necessitat de substituir els pivots de la porta existents.

Avantatges:

Apte per a la renovació: no requereix cap modificació del sòl, per la qual cosa és ideal per millorar els edificis existents.

Fàcil manteniment: la unitat principal està exposada, permetent la inspecció i reparació sense treure la porta.

Menor cost: no requereix components integrats ni treballs d'enginyeria civil complexos.

Requisits d'instal·lació:

La capçalera de la porta superior ha de ser de formigó massís o acer; L'estructura d'acer de calibre lleuger està estrictament prohibida. L'espai lliure ha de ser ≥ 2100 mm i els forats de muntatge per al braç d'enllaç s'han de perforar prèviament a la secció superior de la fulla de la porta.

II. Tipus accionat per engranatges muntat a la part superior

Si el vostre projecte exigeix ​​una alta precisió o un alt nivell d'estanquitat, us recomanem aquest mètode d'instal·lació. El motor i la caixa de canvis reductora estan integrats en el conjunt de pivot superior. El full de la porta es munta mitjançant frontisses especialitzades de suport de càrrega que s'instal·len a les preses de pivot superior i inferior; el motor impulsa directament l'eix de pivot superior, fent girar així tota la fulla de la porta.

Avantatges:

Funcionament suau: cap braç d'enllaç oscil·lant garanteix que la fulla de la porta es mantingui estable i lliure de balanceig.

Excel·lent hermeticitat: s'utilitza habitualment en sales blanques i laboratoris; quan es combina amb tires de segellat, aconsegueix un alt grau d'estanquitat.

Simplicitat estètica: cap braç d'enllaç exposat dóna com a resultat un aspecte visual més net i racionalitzat.

Distribució de càrrega superior: el pes de la porta es reparteix entre els pivots superior i inferior, allargant la vida útil de les frontisses.

Requisits d'instal·lació:

Requereix la construcció d'una nova obertura de porta o una renovació estructural completa de l'obertura existent. S'ha d'incrustar una placa base per al sòcol de pivot inferior al terra i una placa d'acer de càrrega a l'estructura superior. La pròpia fulla de la porta requereix una obertura central tallada a mida per acomodar l'eix de pivot superior. Aquest mètode s'ha d'abordar amb precaució en projectes de renovació que impliquin estructures existents, i pot ser que no es recomanin en aquests casos.

III. Sistema hidràulic a terra

Això representa una solució oculta dissenyada per a entorns comercials de gamma alta i entorns sense elements estructurals superiors. El cilindre hidràulic i el motor estan integrats dins d'una carcassa encastada a terra; una barra d'empenta s'estén cap amunt des del terra per connectar-se a la vora inferior de la fulla de la porta, fent que la porta pivoti cap a fora des de la seva base quan s'obre.

Avantatges:

Completament amagat: no hi ha cap equip visible a dalt, preservant així la integritat estètica de la façana de l'edifici.

Apte per a estructures sense bigues: ideal per a espais amb murs cortina de vidre o sostres suspesos de plaques de guix.

Sensació d'ocasió millorada: s'utilitza freqüentment per a les entrades a botigues minoristes de luxe, museus i vil·les privades per crear un gran efecte cerimonial.

Requisits d'instal·lació:

La superfície del sòl requereix treballs de rases i pre-encastrament; la superfície acabada s'ha de sotmetre a un tractament d'impermeabilització per evitar la corrosió causada per l'acumulació d'aigua. En cas d'un mal funcionament, s'ha d'aixecar la coberta d'accés per fer el manteniment, que pot resultar relativament incòmode. A més, aquest sistema imposa estrictes requisits pel que fa a la planitud i l'anivellació del sòl. Si el vostre projecte dóna una prioritat especialment alta a l'estètica, i sempre que les condicions del lloc siguin compatibles, aquest mètode d'instal·lació és una opció excel·lent.

PMF

P: Quina és la diferència fonamental en els principis de funcionament entre un operador de porta batent de 300 kg i un model de 150 kg?

R: La lògica operativa bàsica és idèntica; tanmateix, la redundància del maquinari difereix significativament.

Motor: el motor de l'operador automàtic de porta batent de 300 kg té una potència més alta i dissipadors de calor més gruixuts.

Material de l'engranatge: la unitat de 300 kg requereix engranatges mecanitzats amb precisió completament d'acer per suportar immenses forces de tall.

Resistència de la molla: quan està equipat amb una funció de tancament de la porta, la pressió interna de la molla de retorn a l'operador de porta batent de 300 kg és de 2 a 3 vegades més gran que la de les unitats estàndard.

P: Per què la velocitat d'obertura de l'operador de la porta batent de 300 kg sembla relativament lenta?

R: Això es deu a la gestió de l'energia cinètica física; si una porta de 300 kg es mogués massa ràpidament, l'energia cinètica que genera suposaria un perill important per a la seguretat.

Les unitats resistents prioritzen l'estabilitat operativa amb un parell elevat, en lloc de la velocitat pura, per garantir la capacitat d'aturar-se instantàniament en qualsevol punt del recorregut de la porta.
